С-Терра Программный пакет L2

Назначение

• Построение высокопроизводительного, отказоустойчивого решения с балансировкой нагрузки
• Организация защищенного канала между ЦОД-ами
• Реализация миграции сетевой инфраструктуры
• Защита IP-телефонии и видеоконференцсвязи

Архитектура решения С-Терра L2

Решение С-Терра L2 реализуется на базе линейки продуктов С-Терра Шлюз версий 4.2 или 4.1.

Интерфейс 1 шлюза установлен в promisс режим. Весь трафик, поступающий на данный интерфейс, перехватывается специализированным модулем и передается на сетевой уровень интерфейса 0 и пакет зашифровывается. При инкапсуляции в ESP IP-адресом источника становится адрес интерфейса 0, адресом назначения – IP-адрес шлюза на другом конце. После этого пакет отправляется в канал связи. При взаимодействии шлюзов используется технология IPsec с применением стойких криптографических алгоритмов шифрования ГОСТ 28147-89. На другой стороне обработка пакетов осуществляется в обратном порядке. Таким образом, происходит туннелирование L2 в L3.

Преимущества

• Объединение территориально-распределенных сетей в один широковещательный домен

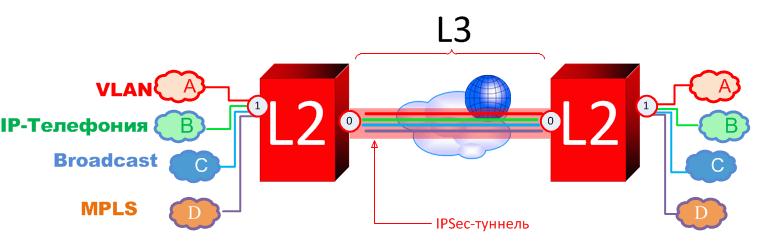

• Передача широковещательных и мультикастовых пакетов, тегированного трафика (VLAN trunk), меток MPLS (Рис. 1)

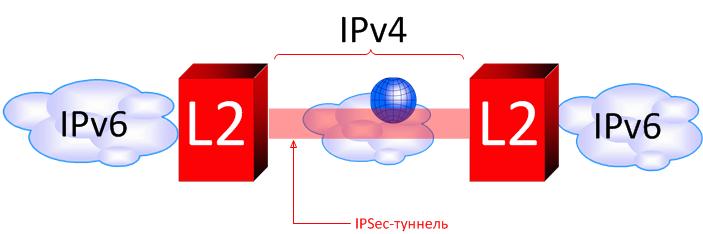

• Соединение двух сетей IPV6 через сеть IPV4 (Рис. 2)
• Обработка приоритетного трафика
• Минимальные настройки маршрутизации
